LED - Technik





Eiche, Buche, Ahorn, LED - Natur Material und Hightech
Holz und LED lassen sich hervorragend kombinieren.
Tischleuchte in verschiedenen Längen mit 2100 Lumen pro Meter.
Wer speist schon gerne im Dunklen?


Material:

- Eichenholz 1600x40x40 (LxBxH )
- Flex Strip 5360 warmweiss 1500mm
- Aluminiumprofil M-Line Rec24 1500mm
- Kunststoffabdeckungen M-Line Flat clear 1500mm
- Seilabhängung Set für Aluminiumprofile
- Netzteil 24VDC 60VA für Möbeleinbau

- Kleinteile
- Arbeitszeit ca. 4 Std.
Bauplan folgt.

Die Länge dieser LED Leuchte kann bis max. 4 Meter an einem Stück betragen.





T8 LED Röhre auf Basis der U-Rail 240V Schiene.
Direkte und indirekte Beleuchtung mit dieser Lampe möglich.
Ideal für Büro-, Gänge-, und Hintergrund- Beleuchtung.

LED T8 Röhre: Ersatz für die Leuchtstoffröhre:







Material:
1x T8 LED Röhre 150cm
2x G13 Aufsteckfassung für T8 Röhre
2x Halterung mit Klammer

Fertig ist die LED Design Leuchte , welche direkt oder indirekt Ihr Licht in den Raum wirft

Diese Anleitung ist nur für Personen, welche dazu in der Lage sind und/oder sich auskennen.

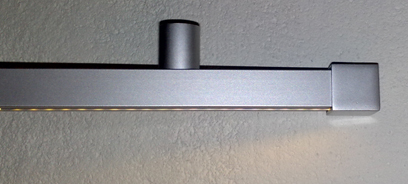

LED - Profil

Universal LED Profil:

Das Standart Aluminium-Profil 20mm für Gardinen- und Vorhangschienen mit Innenlauf als LED Profil.













Dieses Aluminium - Profil 20 mm rund mit Innenlauf eignet sich hervorragend
zum Bau von LED Beleuchtungen insbesondere im Wohnraum- und Bürobereich.
7 verschiedene Standart-Farben und eine sehr große Vielfalt an Zubehörteilen
lassen eine Fülle von Kombinationen zu. Somit ist es ohne grösserem Aufwand
möglich, die Beleuchtung im Design an den Wohnraum anzupassen.

Dieses LED Profil eignet sich besonders für flexible LED Bänder und COB LED Module.
Eine maximale Breite von 1cm und Höhe von 4mm reichen aus um passende LEDs zu installieren.
Eine effiziente Kühlung wird durch die Struktur des Profiles ebenfalls erreicht.
Die Verkabelung kann aus optischen Gründen auch innenliegend vollzogen werden.

Technische Details:

- Länge bis 240cm
- Durchmesser 20mm
- bei 240cm ca. 1850 Lumen bei nw



Planetariumszeiger:







Technische Daten:

1x 3 Watt LED Cree Star-Chip ww mit 3x AAA Stromversorgung

Dieser Planetariumszeiger war früher mit einer normalen Glühbirne und einem Kabelanschluss
ausgestattet.

Ein zeitgemässer Umbau war dringend erforderlich und konnte in wenigen Stunden
erfolgreich realisiert werden.

Der Planetariumszeiger verfügt jetzt über ein LED-Leuchtmittel und eine batteriebetriebene
Stromversorgung. Der robuste Schalter konnte beibehalten werden.

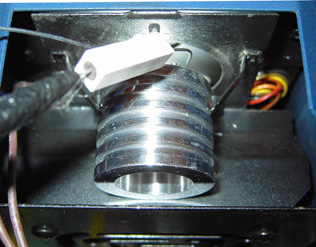

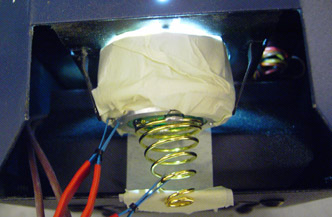

GLP Pocket Scan mit 3W und 5W LED Technik

Technische Daten des Versuchaufbau:

1x 3W LED Farbe: weiß ==> Fazit: zu dunkel, gerade bei den Farben rot, orange, lila

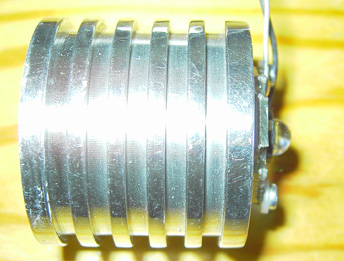

1x 5W LED Farbe: weiß ==> Fazit: kommt von der Helligkeit an die 12V/100W in fast allen Farben ran!
1x Konstantstromquelle 1x 12 Volt Betriebsspannung vom Pocket-Scan mit Vorschaltung
Zwangskühlung unbedingt erforderlich!

Wesentlich interessanter und auch deutlich heller war der Versuch mit einer 5W LED mit Optik (LED Lenser V2 TL von Zweibrüder). Durch Verwendung dieser hervorragenden Optik ist an einen definitiven Umbau der GLPs zu denken. Die Farbwiedergabe kann in allen Farben mit der 12V/100W mithalten. Eine Zwangskühlung ist aber unbedingt erforderlich.

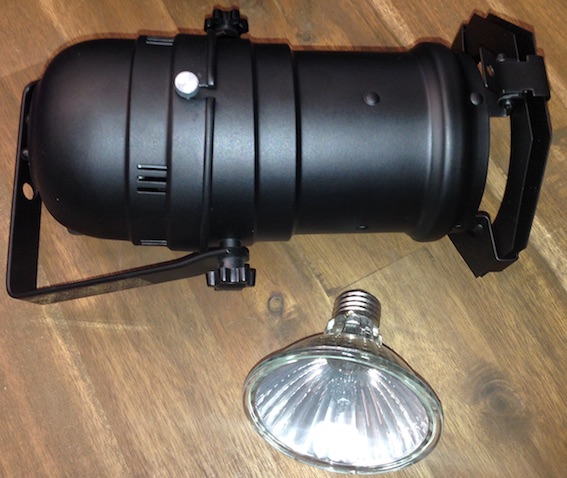

PAR 16 mit LED Technik
