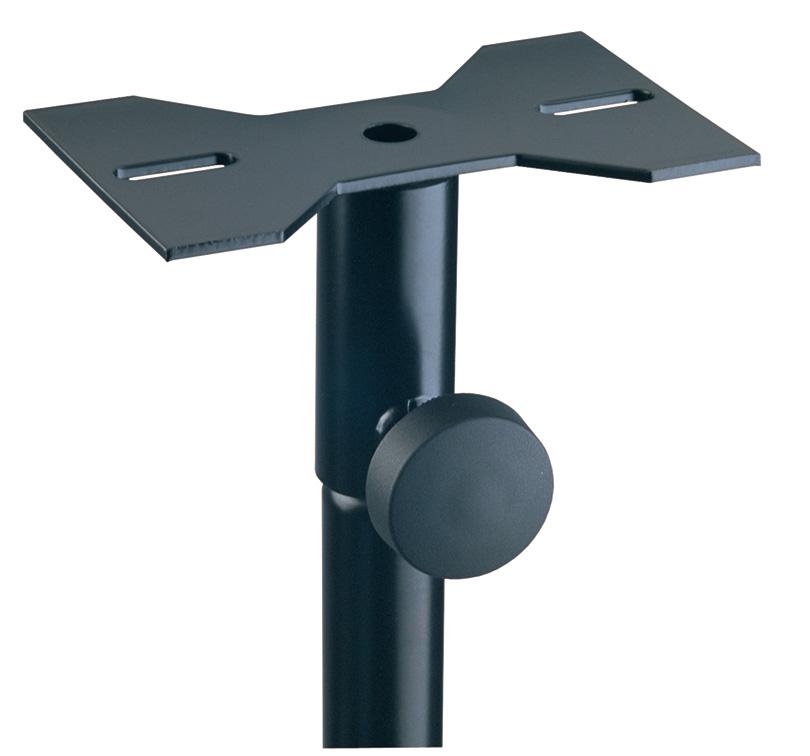

Adapterplatte für Beamer
Einen geeigneten Platz für den Beamer in kleinen und niedrigen Räumen zufinden, stellt oftmals
eine unbeschreibbare Herausforderung dar. Praktisch ist ein robustes Stativ und dazu eine passende Platte, die
den Beamer sicher und fest an seinem Ort hält. Das zweite Bild zeigt einen Beamer montiert auf einem Kurbelstativ.
Die Besucher hatten somit ein maximales Sichtfeld auf die Leinwand und wurden weder im Sitzen noch im Stehen
durch den Beamer gestört. Das Einrichten des Beamers vollzieht sich rasch und ohne Komplikationen. Muss dennoch direkt
am Beamer umgesteckt oder geschalten werden, kann der Beamer einfach heruntergelassen werden.
Technische Daten:
1x Aluminium-Platte 20mm mit passenden Bohrungen für das jeweilige Beamer-Modell
1x ein passender Flansch zum Anbringen der Platte am Stativ
1x eine Safety-Bohrung für den Adapter

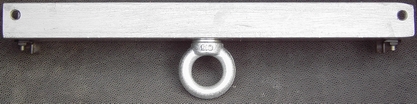

Handkettenzugmontagehilfe für 4er-Truss
Montagehilfe für Handkettenzüge bei 4er-Truss:
Bei der Montage von Handkettenzügen an einer 4 Kant-Traverse in luftiger Höhe muss oft ein größerer Abstand als nötig zur Traverse
eingehalten werden, wenn Lastschlaufen oder Stahlseile verwendet werden. Dieser Abstand kann durch eine Kettenzugmontagehilfe erheblich reduziert werden.
Die Montagehilfe wird oben auf die Traverse aufgelegt und der Handkettenzug wird dann von unten an der Ringschraube M20 eingehängt.
Der Kettenzug selber befindet sich somit in der 4-Kant Traverse und ermöglicht somit eine viel leichtere Montage von abgehängten Gerätschaften
(z.B.: Lautsprechern oder Clustern ), da diese bis an die Traverse selbst herangezogen werden können.
Technische Daten:
1x U-Profil aus Stahl
1x M20 Ringschraube
2x Gummifüsse gegen seitliches Wegrutschen der Montagehilfe
Anhängelast: max. 1000kg

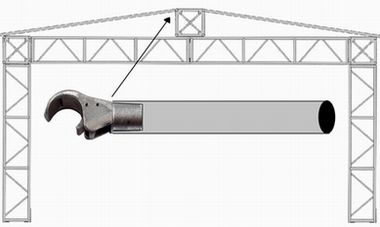

Einhängbare Dachstrebe
Ein weiteres Spezialbauteil für
den Bereich "kleine" Truss-Bühnen
aus 3-Kant- oder 4-Kant-Traversen ist die
einhängbare Dachstrebe für Kleinsttraversenkarees. Sie ist für
alle Traversen in der Rohrgröße 50mm geschaffen und übernimmt,
wie eine herkömmliche Dachlatte, die Aufgabe, dass die Dachplane
bei Regen nicht durchsackt und gibt der Konstruktion mehr Stabilität.
Diese wird, wie auf der Frontansicht zu sehen,
am First eingehängt und an den Seiten via Gummispanner bzw. Schellen
befestigt. Damit die Plane beim Drüberziehen nicht reißt, ist
die Oberseite der Klammer abgerundet. Dieses System ermöglicht somit
aus normalen 3-Kant- bzw. 4-Kant-Traversen eine bedachte Bühne zu
errichten. Gefertigt werden die Dachstreben aus Alu-Rohren 50x5mm in den
Längen 2-3,5m und den Spezialklammern von "Doughty". Diese
sind eine Anfertigung von "Doughty" und haben den Namen "claw
clamp".
Achtung:
Die Spannweite der Dachstreben ist nicht für mehr als 3,5 Meter gedacht,
d.h. die Bühne hat eine maximale Spannweite von 6m! Außerdem
haben sie keine Tragfähigkeit (=Tragfähigkeit nur für die
Plane!). Dies sollte bei Außenanwendungen beachtet werden. Regen-
und/oder Schnee-Last werden oft unterschätzt!
Bei Dachstreben mit genauer Abmessung kann auch
eine 2. Klammer auf der anderen Seite angebracht werden, so dass eine
"Feste" Verbindung zwischen Dachfirst und Innenseiten entsteht.
In diesem Fall würde eine geringe Zusatztragfähigkeit von punktuell,
einmalig ca. 2kg pro Strebe für Beleuchtung zur Verfügung stehen.
Also Tragfähigkeit für einen PAR64 oder PAR56! Außerdem
wäre diese dann geeignet als Handlauf und Laufstegabsperrung.
Traversen - Zubehör

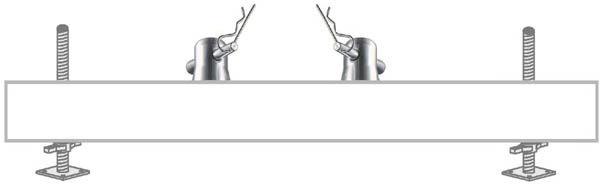

TBS - Traversenbodenständer
1. Traversenbodenständer für alle Vierkanttraversen mit Schnellverbinderausstattung

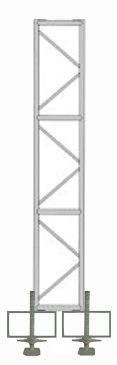

Oftmals werden Truss-Stützen mit rein zentrischer Belastung benötigt. Jedochen sind Bodenunebenheiten nur schwer
mit Holzunterlagen zu bewerkstelligen. Eine günstige, sichere und flexible Lösung bietet hierbei der Traversenbodenständer.
Eine sehr simple Möglichkeit einen Truss-Stütze mit Höhenverstellbarkeit zu bauen ist relativ einfach.
Mittels Spindeln und Libellenwasserwaage lässt sich der Fuß jeder Bodenunebenheit anpassen und gewährleistet so der
Traversenkostruktion eine höhere Standsicherheit. Desöftern wird vergessen, dass Bodenunebenheiten die Traversecken
durch Zug und Druckmomente sehr belasten.
Vorteile:
- günstige Materialkosten pro Ständer
- standfeste und flexible Version
- nicht auf ein einziges System begrenzt
Einsatzorte: Kabelbrücken, Sidewings, etc...

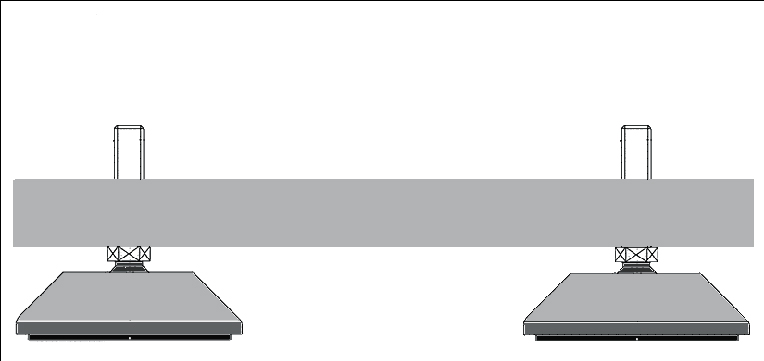

Passgenauer Traversenbodenständer
Wie oft wird ein Trussfuß gewünscht, welcher keine störenden Ausleger hat und trotzdem eine Niveauregelung besitzt.
Die Höhenregelung erfolgt mittels Stellfüsse. Die Bodenplatte einschließlich den Füssen ist genauso breit wie die
verwendete Truss; d.h. es gibt keine Ausleger und Stolperfallen. Dieser Fuß kann mit 3to belastet werden.
Der Fuß kann sowohl mit konischen als auch festen Verbindern montiert werden.
|
|
 |
|
|
|
|
