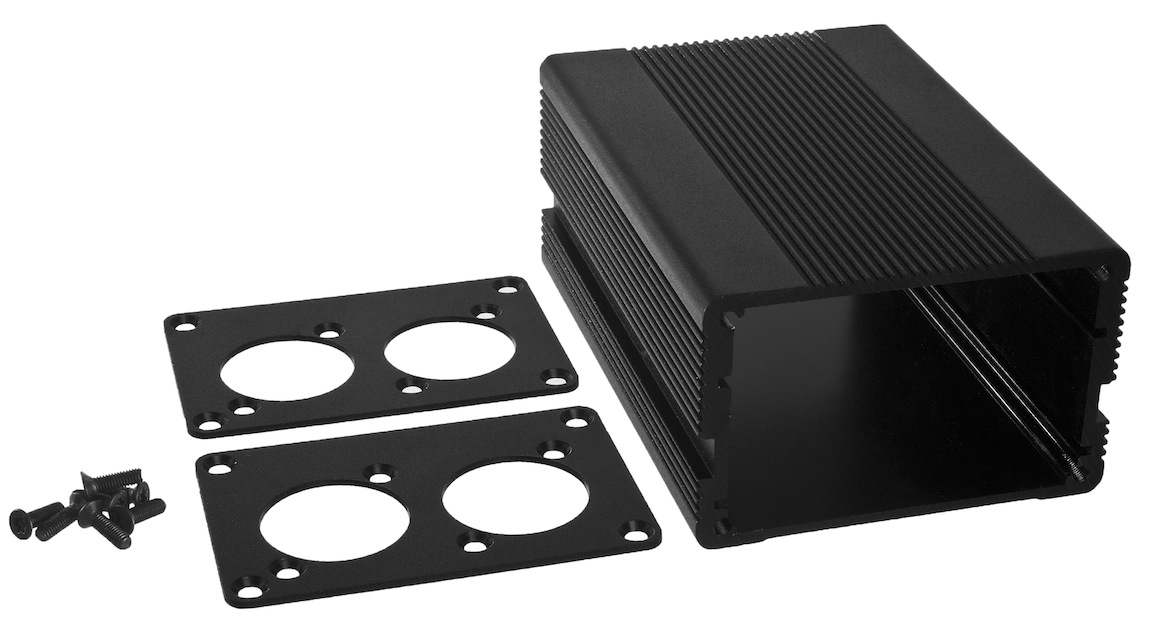

Kleinstgehäuse für eigene Ideen




   Technische Daten:

   * Abmessungen 100x70x45 ( LxBxH in mm )
   * Material: Aluminium Profil komplett schwarz eloxiert

   * Innenabmessungen: 100x60x40 ( LxBxH in mm )
   * Frontblenden werden mittels M3 Senkkopf Schrauben montiert.
      Die M3 Gewinde sind bereits vorhanden!!!
   * 2x Frontplatten mit Twin D-Typ Aussparungen
   * Abstand der Buchsen ( 30mm von Bohrung zu Bohrung mittig )
   * Aussparungen passend für Buchsen von Neutrik® , Amphenol® , Hicon® , Switchcraft®
   * Ein- und Ausgangseite tauschbar
   * passend für kleine Schaltungen durch 2x Platinenaufnahmen mit max. 64,8mm Breite
   * schickes und robustes Design für den rauhen Alltag
   * keine "silbernen" Schnittkanten
   * sehr viel Platz für eigene Beschriftungen

    Tipp:
    Für die Montage der M3 Senkkopfschrauben wird ein PH 2 Schraubendreher empfohlen.
    Durch die bereits geschnittenen Gewinde M3 können die Frontplatten öfter gewechselt werden.

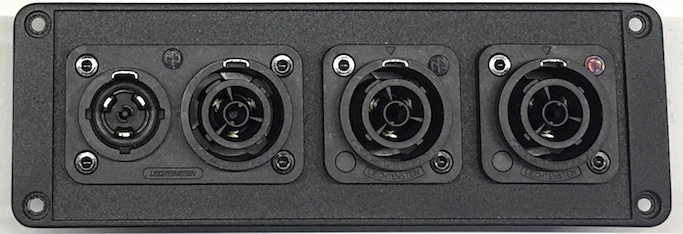

   Technische Daten:

   * Abmessungen 220x165x55 ( LxBxH in mm )
   * Material: Aluminium Profil komplett schwarz gepulvert

   * Innenabmessungen: 200x148x53 ( LxBxH in mm )
   * Frontblenden aus Alu Guss

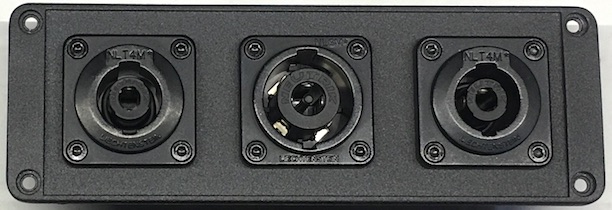

   * Speakon Profi Serien Ausstattung ( siehe Anwendungsbeispiel NLT4MP von Neutrik)

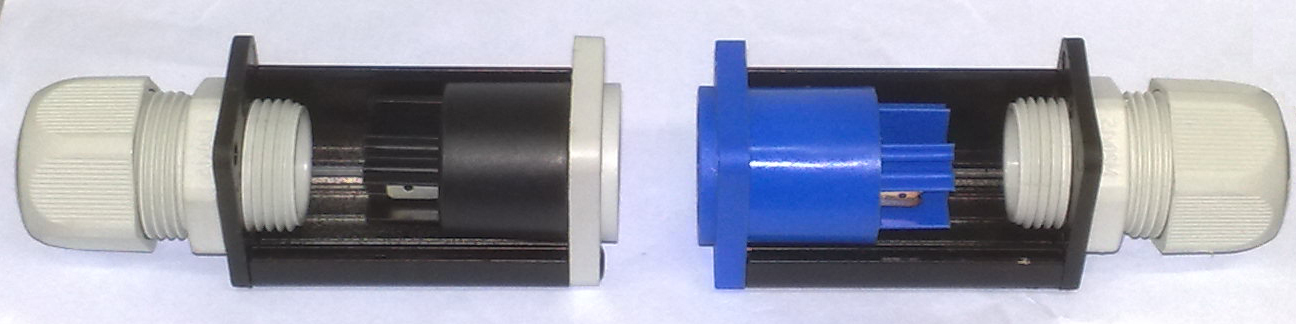

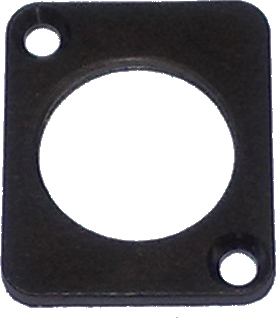

Neutrik MG-Adapter für M20 Kabelverschraubungen













   * Neutrik MG-Adapter für D-Serie mit M20x1,5 Gewinde für M20 Kabelverschraubung
   * zum Erstellen von qualitativ hochwertigen Speakon Verlängerungen
    !Achtung! diese Variante ist nicht VDE konform.

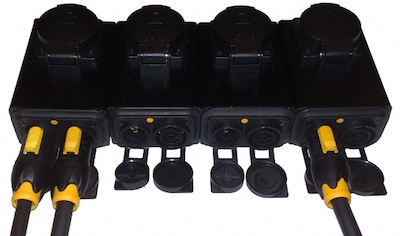

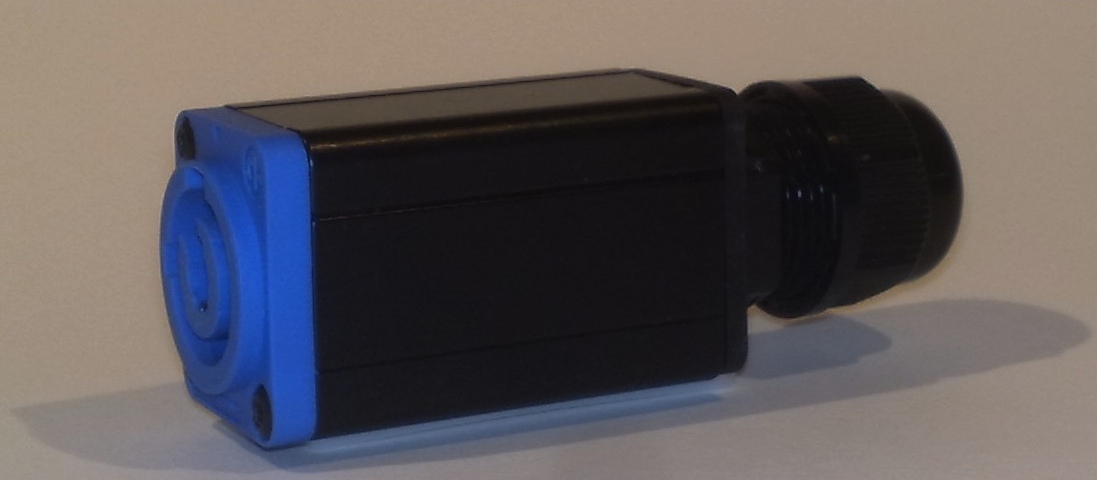

Neutrik MG-Gehäuse mit Kabelverschraubung VDE konform





    Dieses Gehäuse ermöglicht eine echte VDE konforme Verlängerung der Powercon Kabel.

   Technische Daten:

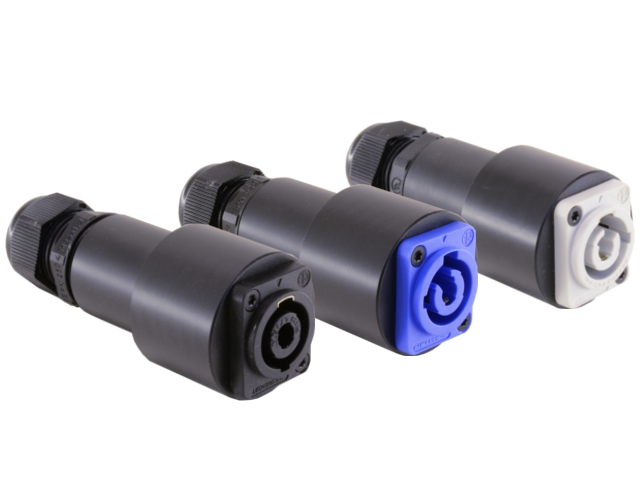

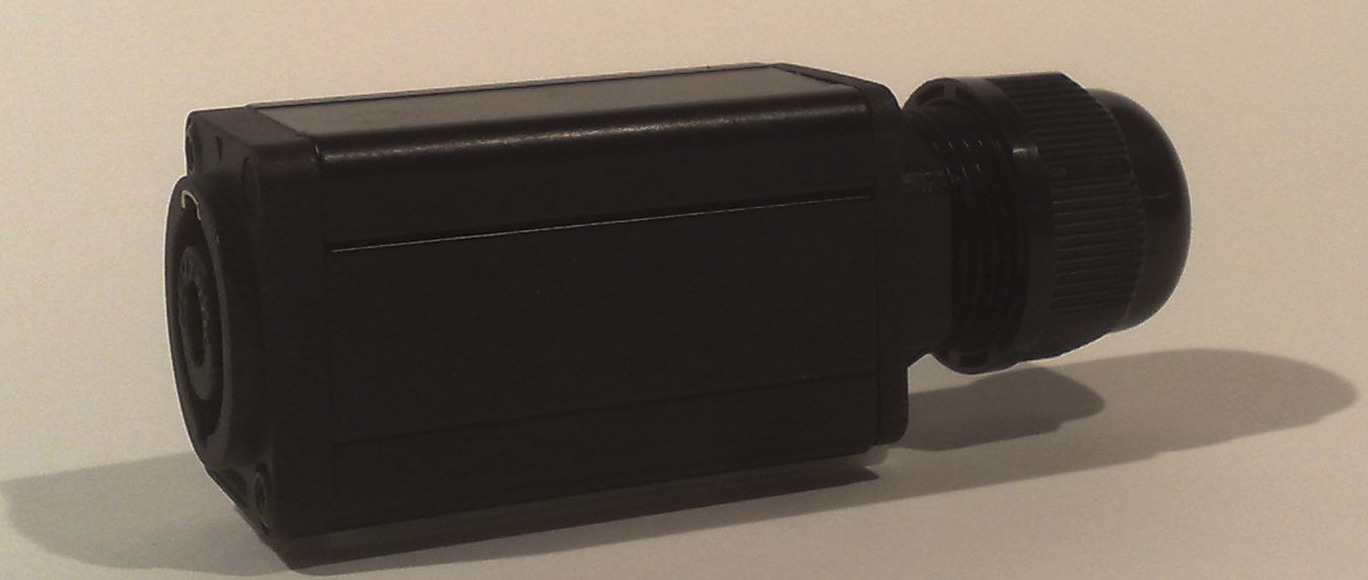

   * Neutrik MG - Gehäuse für D-Serie Speakon
   * Neutrik MG - Gehäuse D-Serie Powercon blau

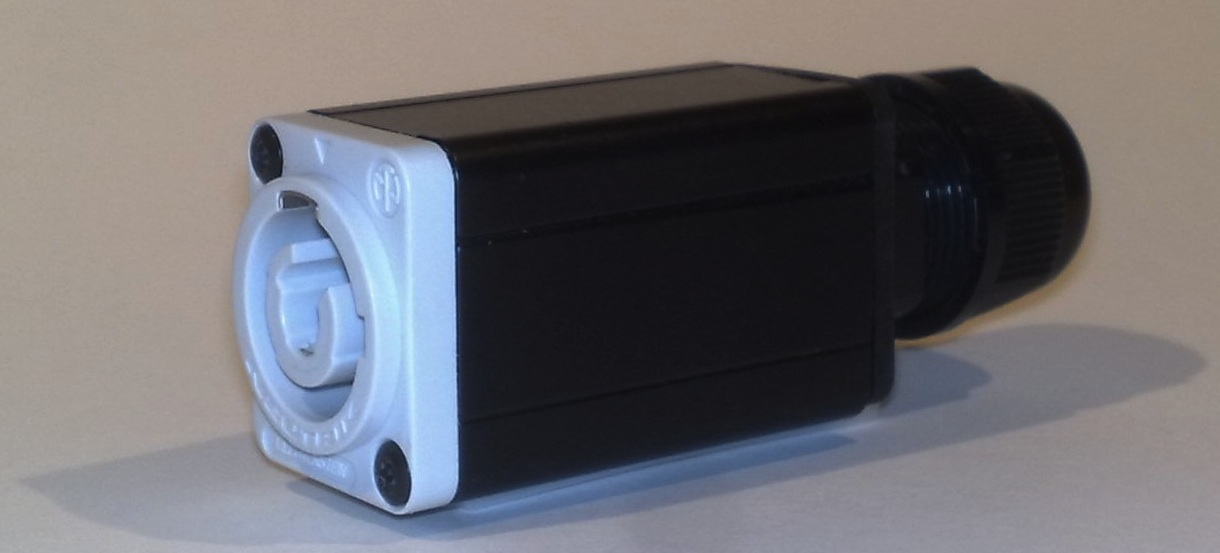

   * Neutrik MG - Gehäuse für D-Serie Powercon grau

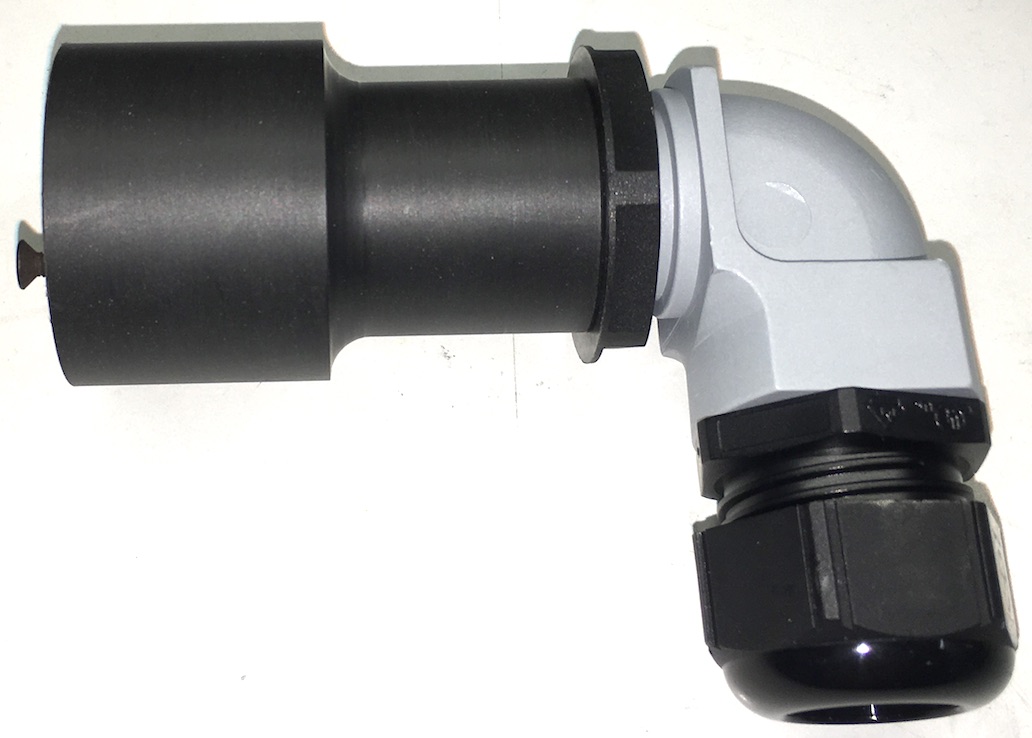

   * Neutrik MG-Adapter für D-Serie mit M25x1,5 Gewinde für M25 Kabelverschraubungen
   * und Kabel mit 8 - 17 mm Kabeldurchmesser

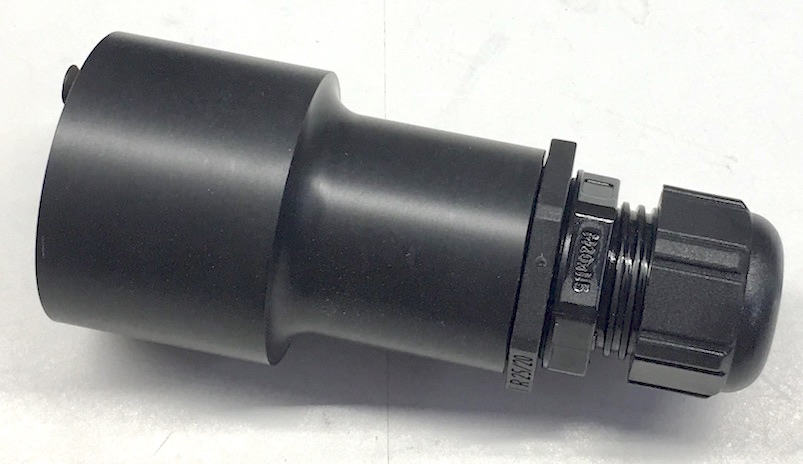

   * Neutrik MG-Adapter für D-Serie mit M20x1,5 Gewinde für M20 Kabelverschraubungen
   * und Kabel mit 6 - 13 mm Kabeldurchmesser





   * Neutrik MG-Adapter passend für NO4FDW-A und NO2-4FDW-A
   * als Alternative zum Neutrik NAOBO




Bezugsquelle: www.happareute.de



Anwendung: Beispiele
